产品概述:石英砂磁选机是目前行业内应用广泛的除铁设备,是石英砂提纯除铁的主要设备,同时适用于粒度50mm以下的锰矿、磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、赤褐铁矿等物料的湿式或者干式磁选,也用于煤、非金属矿、建材等物料的除铁作业。
咨询电话:15238089993/13783622202
石英砂磁选机是目前行业内应用广泛的除铁设备,是石英砂提纯除铁的主要设备,同时适用于粒度50mm以下的锰矿、磁铁矿、磁黄铁矿、焙烧矿、钛铁矿、赤褐铁矿等物料的湿式或者干式磁选,也用于煤、非金属矿、建材等物料的除铁作业。
石英砂磁选机性能优势
1、分选效果好
石英砂磁选机采取动态磁系设计,矿料在滚筒表面滑动,位移及翻滚,滚筒不沾料,有利于物料分选,初选品位可提高 1-4倍,一次精选品位可达60%以上。
2、处理能力大
石英砂磁选机采用包裹式 开放磁系,物料不裹团,无堵塞现象,因此处理能力大,单台初选机的处理原矿量可达150 吨以上,还可多机并列并联使用,可成倍提高 产量。
3、生产效率高
石英砂磁选机既可以干选也可以水选,因此可不受水源限制,常年连续生产,对无水地区,季节性 缺水地区,高寒地区,每年可增加100-150个工作日,有效提高设备利用率。
4、能耗低
石英砂磁选机消耗的电力每小时要低于其它设备的0.5%以,为客户省去了一大笔额外费用,从而也提高了企业的综合效益。
5、磁场稳定,除铁效果好
石英砂磁选机筒表面磁场强度深、磁系包角大、磁场强度稳定、传动系统稳定可靠、可显著提高矿石入磨品位。

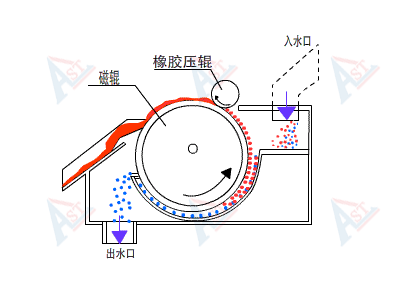

石英砂磁选机原理与结构
石英砂物料根据法兰盘进到进矿箱,经排水管道基本稀释液后,由泛自来水管冲洗至永磁滚筒下边,由永磁滚筒转动分离出来为铁杂质和石英砂精矿,精矿由精矿管冲洗入精矿箱里(调节精矿管压力,以冲净精矿为宜),选定精矿和杂质各自由下孔排出。

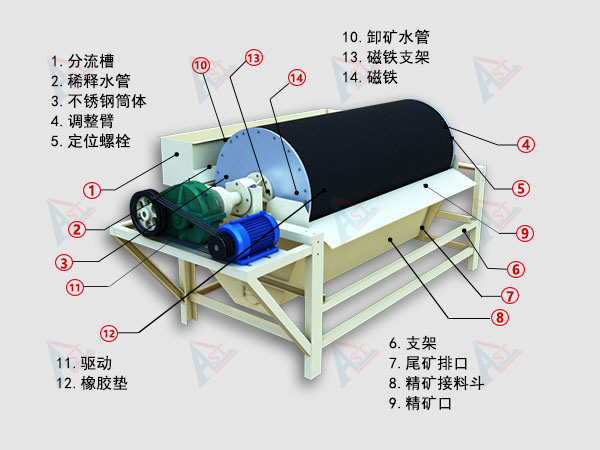

石英砂磁选机结构
石英砂磁选机主要由永磁滚筒、传动系统、槽体、进矿箱、精矿箱以及支架等。
1、永磁滚筒是磁选机的核心部件,它由圆桶、稀土永磁磁系、轴承端盖、轴、滚子轴承及滚动轴承构成。
2、传动系统由摆线针减速机减速器、链轮链条、传动链条、转动轴与筒联接,推动圆桶转动。
3、槽体是筛分矿物质的关键构件,矿浆在槽身体流动性,使带磁化学物质与非磁性化学物质分离。
4、进矿箱根据排水管道基本稀释液矿浆和根据分离板使矿浆有效分离。
5、精矿箱根据钛精矿管将吸咐于磁滚桶的带磁化学物质清洗出来。
型号 | 筒径(mm) | 筒长(mm) | 圆筒转速(r/min) | 给料粒度(mm) | 处理量(t/h) | 功率(kw) |
---|---|---|---|---|---|---|
CST6012 | 600 | 1200 | <35 | 2-0 | 10-20 | 1.5 |
CST6018 | 600 | 1800 | <35 | 2-0 | 15-30 | 2.2 |
CST7518 | 750 | 1800 | <35 | 2-0 | 20-45 | 2.2 |
CST9018 | 900 | 1800 | <35 | 3-0 | 40-60 | 3 |
CST9021 | 900 | 2100 | <35 | 3-0 | 45-60 | 3 |
CST9024 | 900 | 2400 | <28 | 3-0 | 45-70 | 4 |
CST1018 | 1050 | 1800 | <20 | 3-0 | 50-75 | 5.5 |
CST1021 | 1050 | 2100 | <20 | 3-0 | 50-100 | 5.5 |
CST1024 | 1050 | 2400 | <20 | 3-0 | 60-120 | 5.5 |
CST1218 | 1200 | 1800 | <18 | 3-0 | 80-140 | 5.5 |
CST1224 | 1200 | 2400 | <18 | 3-0 | 85-180 | 7.5 |
CST1230 | 1200 | 3000 | <18 | 3-0 | 100-180 | 7.5 |
CST1530 | 1500 | 3000 | <14 | 3-0 | 170-280 | 11 |
